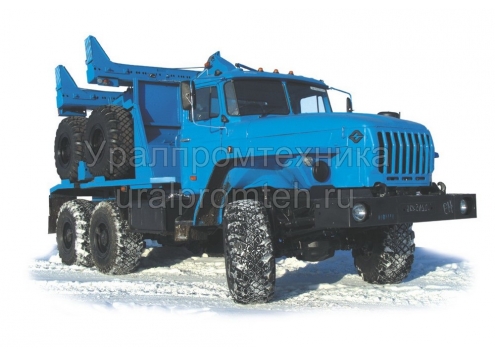

Трубоплетевозный автопоезд: автомобиль-тягач Урал-55571 с прицепом-роспуском 9047T (Код модели: 4201)

Автопоезд трубоплетевозный включает в себя автомобиль-тягач трубоплетевоз 59602A и прицеп-роспуск 9047T на шасси Урал

Автопоезд трубоплетевозный предназначен для перевозки труб диаметром от 530 до 1420 мм длиной 12 м преимущественно вне дорог с твердым покрытием и по технологическим дорогам, а также плетей (секций труб) того же диаметра длиной до 36 м вдоль трассы строительства трубопровода.
Перевозка длинномерных грузов осуществляется на кониках автомобиля-тягача и прицепа-роспуска.
В транспортном положении прицеп-роспуск может перевозиться на платформе тягача.
Условия эксплуатации: при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.

Трубоплетевоз Урал с прицепом-роспуском Трубоплетевозный автопоезд Урал 4320 Трубоплетевоз Урал-4320 с прицепом-роспуском
Новый трубоплетевозный тягач Урал с прицепом-роспуском

Технические характеристики

Модель автомобиля-тягача трубоплетевозного 59602A (Аналог Евро-3: 596012)
Модель шасси Урал 55571-1151-60, -62, -70, -72, -74 (Евро-5)
Колесная формула 6х6
Грузоподъемность, кг 11000
Весовые характеристики
Грузоподъемность, кг 11000
Масса снаряженного автомобиля, кг 9965…10335
Полная масса автомобиля, кг 20465…21300
Распределение нагрузки по осям от полной массы, кг
     - на переднюю ось 5005…5300
     - на заднюю тележку 15461…16000
Габаритные характеристики
Габаритные размеры, мм
     - длина 7870
     - ширина 2500
     - высота 3195
База, мм 3800 + 1400
Колея передних / задних колес, м 2010…2040 / 2010…2040
Двигатель
Модель
Урал 55571 (5557)-1151-60 - ЯМЗ-65674
Урал 55571 (5557)-1151-62 - ЯМЗ-65672
Урал 55571 (5557)-1151-70 - ЯМЗ-53653
Урал 55571 (5557)-1151-72 - ЯМЗ-53623
Урал 55571 (5557)-1151-74 - ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
Рабочий объем, л
ЯМЗ-65674, ЯМЗ-65672 – 11,15
ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65
Номинальная мощность, кВт (л.с.)
ЯМЗ-65674 – 167,5 (230)
ЯМЗ-65672 – 197 (270)
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
Максимальный крутящий момент, Нм
ЯМЗ-65674 – 879
ЯМЗ-65672 – 1124
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
Трансмиссия
Сцепление
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
Коробка передач
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Ведущие мосты Проходного типа с верхним расположением главной передачи
Карданная передача Открытого типа с шарнирами на игольчатых подшипниках
Подвеска
Передняя Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
Тормозная система
Рабочая тормозная система С пневмогидравлическим двухконтурным приводом
Вспомогательная тормозная система Тормоз-замедлитель моторного типа, компрессионный
Шины
Шины 425/85R21 с регулируемым давлением
КАМА-1260, Бел-1260, О-184
Электрооборудование
Номинальное напряжение, В 24
Аккумуляторная батарея 2 шт., ёмкость 190 А/ч каждая
Прочее
Емкость топливного бака, л 300+180
Кабина Цельнометаллическая, трехместная, двухдверная
Коники Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы
Буксирная поперечина Вилка-серьга, беззазорная
Дополнительное оборудование Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель
Комплектация шасси УРАЛ-М Пневматический привод управления раздаточной коробки
Пневматический привод управления стояночным тормозом
Пневматический привод тормозной системы
Предпусковой подогреватель двигателя
Блокировка межколесного дифференциала (БМКД)
Блокировка межосевого дифференциала (БМОД)
Антиблокировочная система тормозов (АБС)
Дополнительный топливный бак
Ремни безопасности
Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ)



Прицеп-роспуск трубоплетевозный 9047T

Модель прицепа-роспуска трубоплетевозного 9047T
Весовые характеристики
Грузоподъемность, кг 12000
Масса снаряженного прицепа, кг 4300
Распределение нагрузки, кг
     - на переднюю ось 8150
     - на заднюю тележку 8150
Габаритные характеристики
Габаритные размеры, мм
     - длина 4070
     - ширина 2500
     - высота 2180
База, мм 1320
Количество осей / колес  2 / 4
Оборудование
Коники Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы
Подвеска балансирная, рессорная с реактивными штангами.
Тормоза Рабочие – двухконтурные, привод пневматический, тормозные механизмы всех колес – барабанного типа с АБС.
Стояночные тормоза – механические с ручным приводом на рабочие тормоза колес задней оси.
