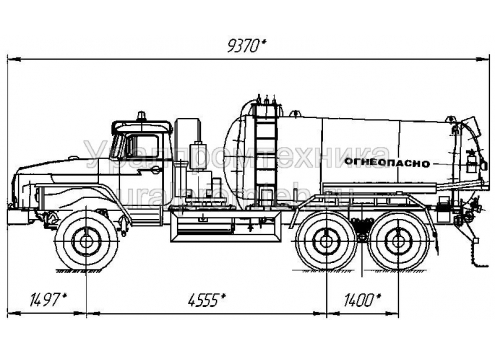

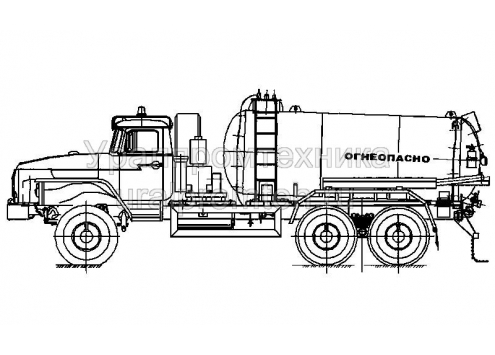

Агрегат для сбора газового конденсата АКН-10 - Урал 4320
Агрегат для сбора газового конденсата и нефтепродуктов АКН-10 (шасси Урал 4320) (Код модели: 2201)
Агрегат для сбора газового конденсата и нефтепродуктов АКН-10 (шасси Урал 4320) (Код модели: 2201)

Автоцистерна АКН-10 на шасси Урал-4320 предназначена для сбора и транспортировки газового конденсата, нефти, нефтепродуктов и неагрессивных технологических жидкостей.

Условия эксплуатации:

Автоцистерны АКН-10 изготовлены в исполнении «У» по ГОСТ 15150-69 и рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 45°С до плюс 40°С, и относительной влажности воздуха до 80% при температуре плюс 15°С.

Агрегат для сбора газового конденсата и нефтепродуктов АКН-10 (шасси Урал 4320) (Код модели: 2201)

Технические характеристики

Модель автомобиля АКН-10 Урал
Модель шасси Урал 4320-1912-60, -62, -70, -72, -74 (Евро-5)
Колесная формула 6х6
Объем цистерны, м3 10
Весовые характеристики
Грузоподъемность, кг 10000
Масса снаряженного автомобиля, кг 10900
Полная масса автомобиля, кг 20900
Распределение нагрузки по осям от полной массы, кг
     - на переднюю ось 5280
     - на заднюю тележку 16000
Габаритные характеристики
Габаритные размеры, мм
     - длина 9450
     - ширина 2500
     - высота 3380
База, мм 4555 + 1400
Колея передних / задних колес, м 2010 / 2010
Цистерна
Объем цистерны, м3 10
Поперечное сечение круглое
Количество отсеков 1
Насос Вакуумный насос ВК-6М2, ВК-3М2, КО-505
Двигатель
Модель
Урал 55571 (5557)-1151-60 - ЯМЗ-65674
Урал 55571 (5557)-1151-62 - ЯМЗ-65672
Урал 55571 (5557)-1151-70 - ЯМЗ-53653
Урал 55571 (5557)-1151-72 - ЯМЗ-53623
Урал 55571 (5557)-1151-74 - ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
Рабочий объем, л
ЯМЗ-65674, ЯМЗ-65672 – 11,15
ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65
Номинальная мощность, кВт (л.с.)
ЯМЗ-65674 – 167,5 (230)
ЯМЗ-65672 – 197 (270)
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
Максимальный крутящий момент, Нм
ЯМЗ-65674 – 879
ЯМЗ-65672 – 1124
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
Трансмиссия
Сцепление
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
Коробка передач
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом и постоянно включенным приводом на передний мост
Ведущие мосты Проходного типа с верхним расположением главной передачи
Карданная передача Открытого типа с шарнирами на игольчатых подшипниках
Подвеска
Передняя Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
Тормозная система
Рабочая тормозная система Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные
Вспомогательная тормозная система Моторный тормоз-замедлитель с пневматическим приводом
Шины
Шины 425/85R21 с регулируемым давлением
КАМА-1260, Бел-1260, О-184
Электрооборудование
Номинальное напряжение, В 24
Аккумуляторная батарея 2 шт., ёмкость 190 А/ч каждая
Прочее
Емкость топливного бака, л 300+210
Кабина Цельнометаллическая, 3-местная, 2-дверная
Дополнительное оборудование Противопожарное оборудование и средства для отвода статического электричества.
Средства измерения.
Централизованная система контроля и регулирования давления воздуха в шинах.
Комплектация шасси УРАЛ-М Пневматический привод управления раздаточной коробки
Пневматический привод управления стояночным тормозом
Пневматический привод тормозной системы
Предпусковой подогреватель двигателя
Блокировка межколесного дифференциала (БМКД)
Блокировка межосевого дифференциала (БМОД)
Антиблокировочная система тормозов (АБС)
Дополнительный топливный бак
Ремни безопасности
Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ)
