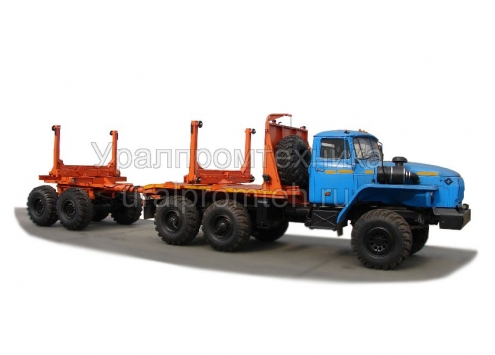

Автопоезд трубовоз Урал с самопогрузкой труб
Трубовозный автопоезд с самопогрузкой труб Тягач трубовоз Урал с самозагрузкой труб Трубовозный прицеп-роспуск с самопогрузкой труб. Урал 4320
Трубовозный автопоезд с самопогрузкой труб: автомобиль-тягач Урал-55571 (59602A) с прицепом-роспуском 9047T  (Код модели: 4202)

Автомобиль-тягач трубовоз с самозагрузкой труб на шасси автомобиля Урал 55571 предназначен для погрузки, разгрузки и транспортировки труб диаметром от 530 до 1420 длинной до 12м (совместно с прицепом), с механизированной погрузкой и разгрузкой путем подтягивания груза тросами по наклонным накатам, по всем видам дорог, в районах с умеренным климатом по ГОСТ 15150-69.

Трубовозное оборудование:

     - коники с откидными стойками с тяговыми канатами;

     - тяговые лебедки с гидравлическим приводом

     - накаты для погрузки-разгрузки грузов

Условия эксплуатации: при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.

Трубовозный автопоезд с самопогрузкой труб Тягач трубовоз Урал с самозагрузкой труб Трубовозный прицеп-роспуск с самопогрузкой труб. Урал 4320

Технические характеристики

Модель автомобиля-тягача трубовозного с самозагрузкой труб 59602A
Модель шасси Урал 55571-1151-60, -62, -70, -72, -74 (Евро-5)
Колесная формула 6х6
Грузоподъемность, кг 10000
Весовые характеристики
Грузоподъемность, кг 10000
Масса снаряженного автомобиля, кг 9965…10335
Полная масса автомобиля, кг 20465…21300
Распределение нагрузки по осям от полной массы, кг
     - на переднюю ось 5005…5300
     - на заднюю тележку 15461…16000

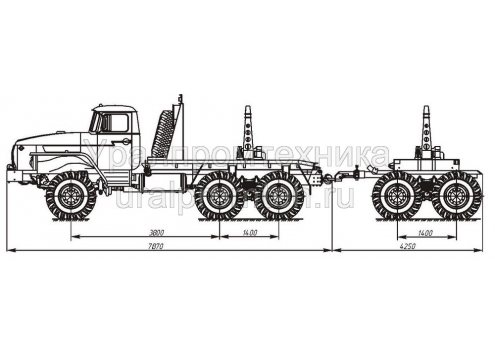

Габаритные характеристики
Габаритные размеры, мм
     - длина 7870
     - ширина 2500
     - высота 3195
База, мм 3800 + 1400
Колея передних / задних колес, м 2010…2040 / 2010…2040
Двигатель
Модель
Урал 55571 (5557)-1151-60 - ЯМЗ-65674
Урал 55571 (5557)-1151-62 - ЯМЗ-65672
Урал 55571 (5557)-1151-70 - ЯМЗ-53653
Урал 55571 (5557)-1151-72 - ЯМЗ-53623
Урал 55571 (5557)-1151-74 - ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
Рабочий объем, л
ЯМЗ-65674, ЯМЗ-65672 – 11,15
ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65
Номинальная мощность, кВт (л.с.)
ЯМЗ-65674 – 167,5 (230)
ЯМЗ-65672 – 197 (270)
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
Максимальный крутящий момент, Нм
ЯМЗ-65674 – 879
ЯМЗ-65672 – 1124
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
Трансмиссия
Сцепление
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
Коробка передач
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Ведущие мосты Проходного типа с верхним расположением главной передачи
Карданная передача Открытого типа с шарнирами на игольчатых подшипниках
Подвеска
Передняя Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
Тормозная система
Рабочая тормозная система Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные
Вспомогательная тормозная система Моторный тормоз-замедлитель с пневматическим приводом
Шины
Шины 425/85R21 с регулируемым давлением
КАМА-1260, Бел-1260, О-184
Электрооборудование
Номинальное напряжение, В 24
Аккумуляторная батарея 2 шт., ёмкость 190 А/ч каждая
Прочее
Емкость топливного бака, л 300+180
Кабина Цельнометаллическая, трехместная, двухдверная
Коники Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы
Буксирная поперечина Вилка-серьга, беззазорная
Погрузочное устройство Лебедка гидравлическая с приводом от ДОМ тягача
Дополнительное оборудование Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель
Комплектация шасси УРАЛ-М Пневматический привод управления раздаточной коробки
Пневматический привод управления стояночным тормозом
Пневматический привод тормозной системы
Предпусковой подогреватель двигателя
Блокировка межколесного дифференциала (БМКД)
Блокировка межосевого дифференциала (БМОД)
Антиблокировочная система тормозов (АБС)
Дополнительный топливный бак
Ремни безопасности
Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ)

Прицеп-роспуск трубовозный 9047Т

Модель прицепа-роспуска трубовозного 9047Т
Весовые характеристики
Грузоподъемность, кг 12000
Масса снаряженного прицепа, кг 4300
Распределение нагрузки, кг
     - на переднюю ось 8150
     - на заднюю тележку 8150
Габаритные характеристики
Габаритные размеры, мм
     - длина 4250
     - ширина 2550
     - высота 2680
База, мм 1400
Количество осей / колес  2 / 4
Оборудование
Коники Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы
Погрузочное устройство Лебедка гидравлическая с приводом от ДОМ тягача
Подвеска балансирная, рессорная с реактивными штангами.
Тормоза Рабочие – двухконтурные, привод пневматический, тормозные механизмы всех колес – барабанного типа с АБС.
Стояночные тормоза – механические с ручным приводом на рабочие тормоза колес задней оси.
